这里简要介绍一下传统银浆电路薄膜开关的各项技术要点。

面板设计

进行面板设计最好是用矢量设计软件,如CorelDraw, Adobe Illustrator(PhotoShop也可), AutoCAD,并且标明具体尺寸和颜色信息。

如不能提供具体的设计图纸,则需要提供实物样品,或者标明尺寸和颜色信息的草图(或照片)。我们可以据此完成面板图纸。

小提示:

1. 由于丝网印刷的特性,在面板设计时,要尽少使用渐变色。

2. 在满足美观要求的情况下,尽量减少颜色数。否则将带来不必要的成本提升

3. 尽量使用潘通(pantone)或者RAL色。如使用RGB或者CMYK,有可能带来较明显的色差。

电路设计

客户可提供设计好的原理图,或者电路布置图。我司可在此基础上完成电路生产图,并提交客户确认。

小提示:

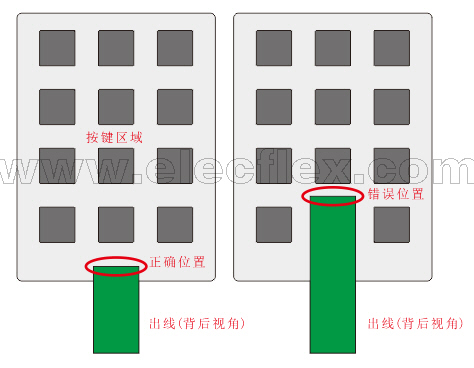

1. 考虑扁平线缆出线位置的时候,需避开按键布置区域。

2. 选择合适的接头形式。

3. 按键直径通常为10~12mm,按键与按键之间需保留4mm以上间距,便于布线。

面板凸起

通过面板按键区域的局部变形,使面板获得明显的触感。通常使用的凸起形式为枕型凸起和线条凸起。

屏蔽层

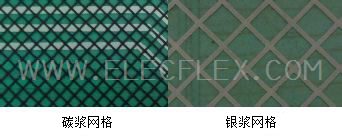

在需要静电屏蔽的场合,可为薄膜开关设置屏蔽层。通常使用的屏蔽层形式为导电银浆网格屏蔽,导电碳浆网格屏蔽,导电银浆满覆屏蔽,导电铝箔屏蔽等。

小提示:

屏蔽层需接地,所以在相应的设备机壳或者PCB电路上,需为屏蔽层设置专用的接地接口。

防水槽

薄膜开关具有一定的防水性能,但某些特殊潮湿环境中,为隔绝外界水汽渗入,需设计专门的防水槽,将电路层与外界严格隔绝开来。

背光

对于局部小面积图案背光,可使用LED光源。如需大面积(长线条)背光,可采用EL场致发光,或LED导光板(需大量采购)。

小提示:

1. EL光源的寿命较短。

2. 使用EL光源时,需配套逆变器。

常用相关配件

1. LED和电阻:可使用导电银浆和液体胶,将贴片LED或贴片电阻焊接在电路上,以获得相应功能。

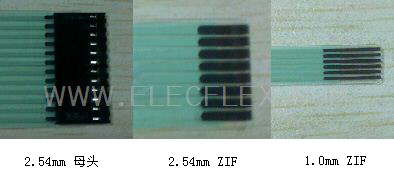

2. 电缆接头:最常用的接头形式为2.54mm母头(接PCB板的2.54mm 公针),2.54mm ZIF,1mm ZIF。

3. 金属弹片

按大小来分,有直径6mm,8.4mm,10mm,12.2mm,14mm,16mm,20mm

按材质来分,有普通不锈钢,不锈钢镀镍,不锈钢镀金

按接触形式来分,有中间带点(更好的接触性)和不带点

按形状来分,有四角形,长方形,三角形和圆形
